Hollowtech II Tretsensor-Set – Präziser Fahrrad-Tretlagersensor für E-Bikes

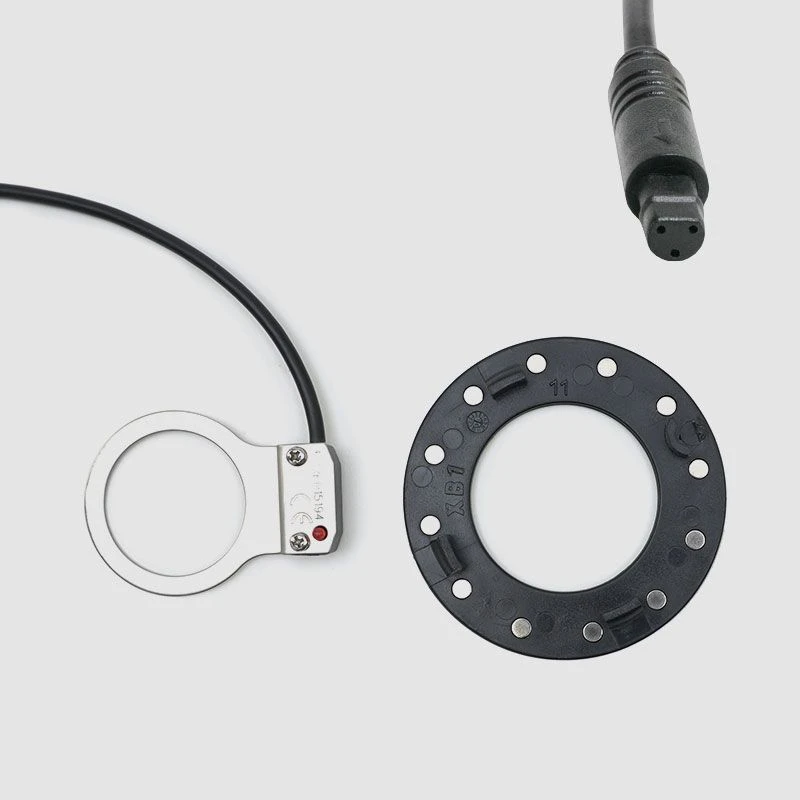

Das Hollowtech II-Tretsensor-Set ist in drei Ausführungen und zwei verschiedenen Steckerarten erhältlich: für verschiedene Kettenblätter sowie für EBS IPS/IES-Systeme oder für den Betrieb mit einem Cycle Analyst.

1. 3-fach Kettenradgarnituren mit kleinstem Kettenblatt von 22 Zähnen

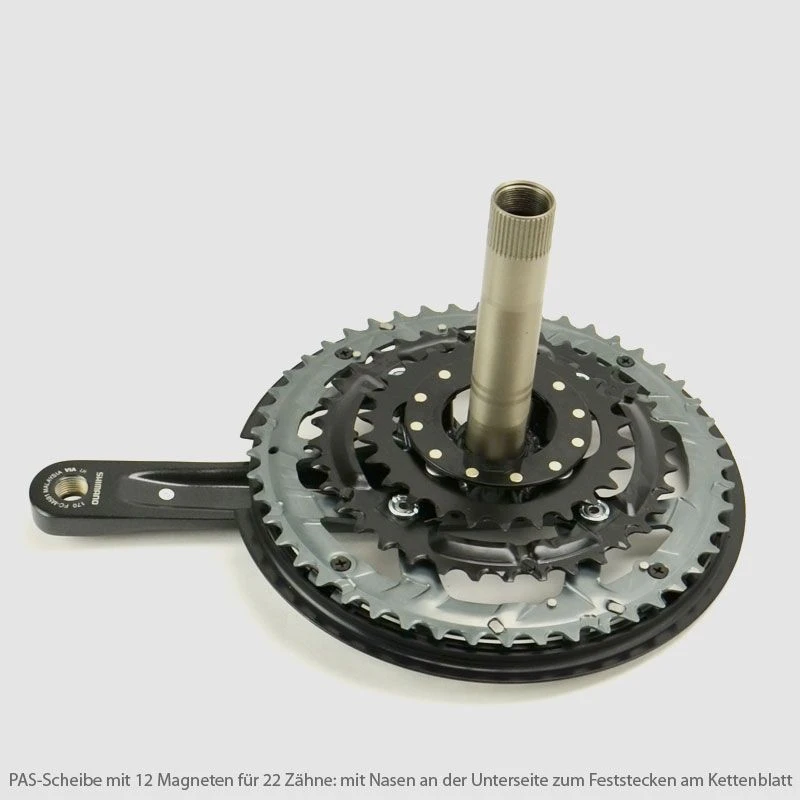

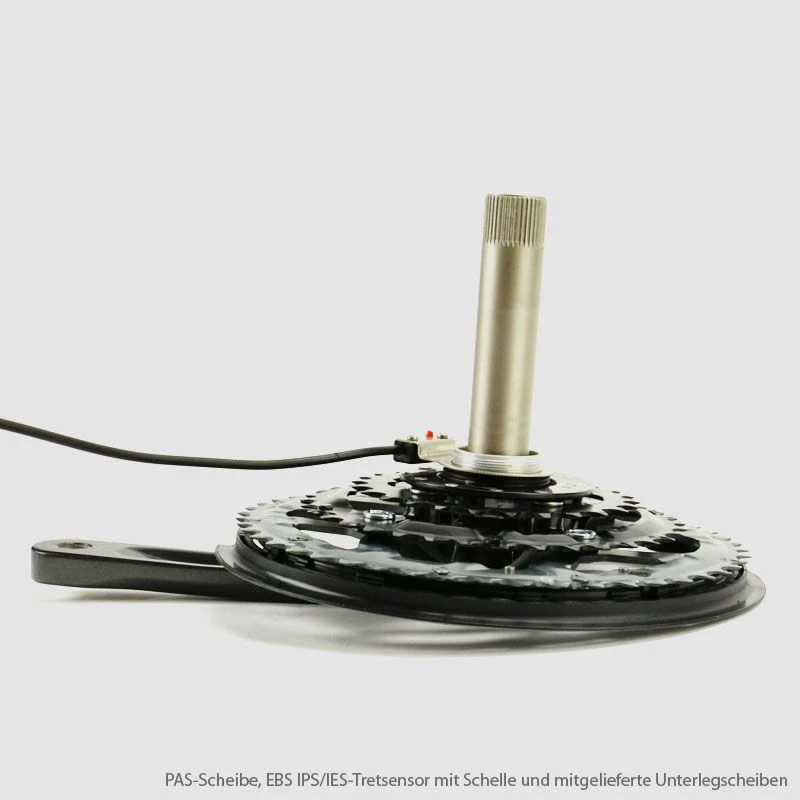

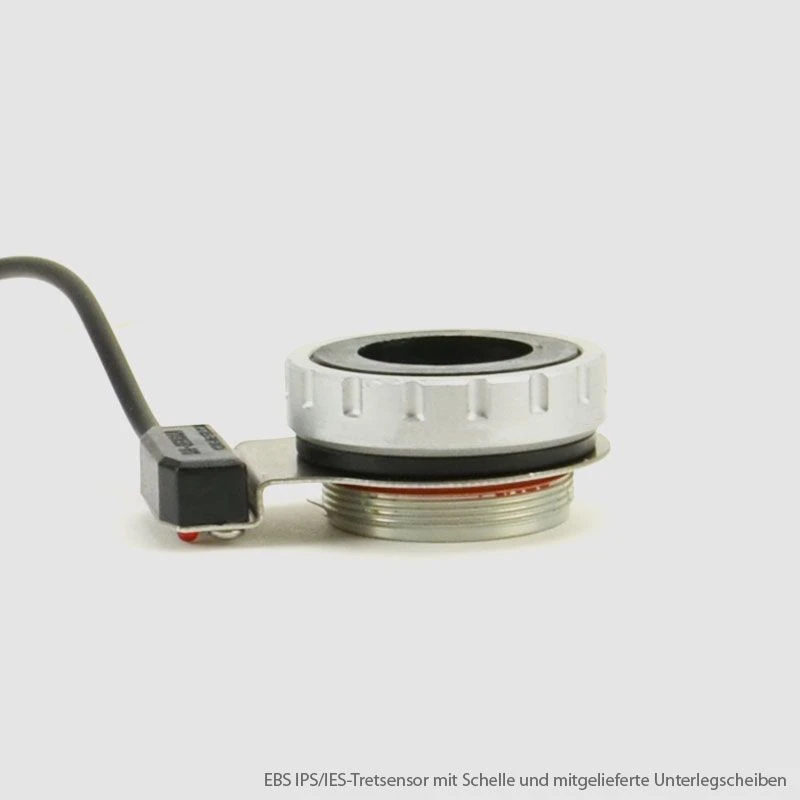

Die gelieferte PAS-Scheibe lässt sich auf das kleinste Kettenblatt anstecken. Durch die speziell gefertigten Nasen haftet die PAS-Scheibe fest auf dem Kettenblatt. Der Tretsensor wird an der Schelle rechtseitig unter die Lagerschale geklemmt. Damit der Tretsensor nicht direkt auf der PAS-Scheibe aufliegt, werden die Unterlegscheiben zwischen Tretsensor und Lagerschale eingesetzt.

Lieferumfang:

• EBS IPS/IES-Tretsensor mit Schelle rechts: aepas03-r

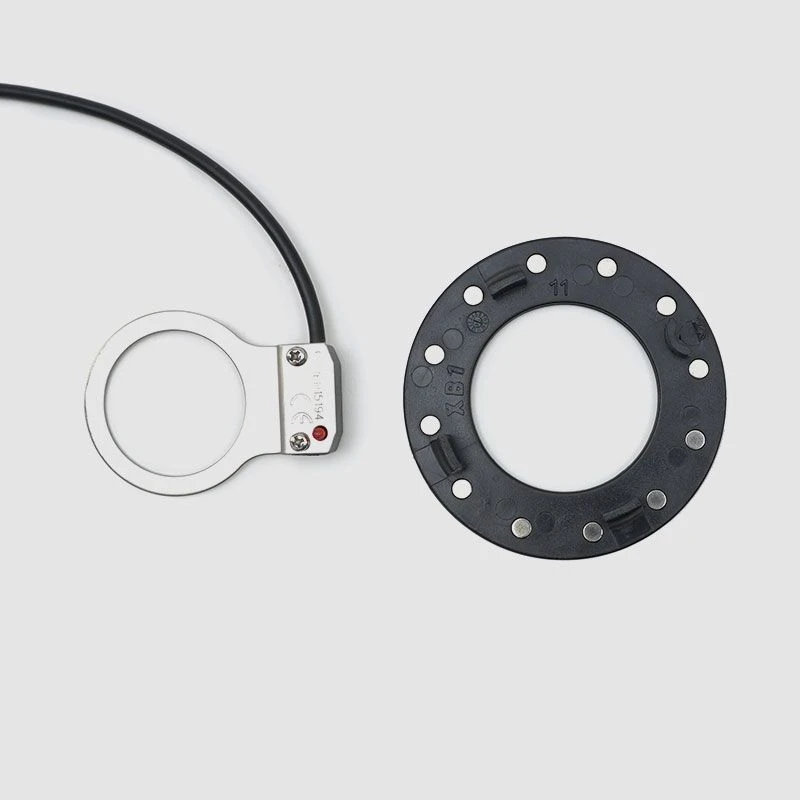

• PAS-Scheibe mit 12-Magneten für Kettenblatt mit 22 Zähnen: aepasmd-03
• zwei Unterlegscheiben
• oder mit passenden Steckern für den Betrieb mit einem Cycle Analyst



2. 1- bis 3-fach Kettenradgarnituren mit kleinstem Kettenblatt von 24 oder 26 Zähnen

Bei 3-fach Kettenradgarnituren haftet die PAS-Scheibe magnetisch auf dem kleinsten Kettenblatt. Die speziell geformten Aussparungen auf der Rückseite der PAS-Scheibe zeigen an, wie die PAS-Scheibe aufgelegt werden soll.
Bei 1- und 2-fach Kettenradgarnituren muss die PAS-Scheibe direkt an der Kurbel befestigt werden.
Der Tretsensor wird an der Schelle rechtseitig unter die Lagerschale geklemmt. Damit der Tretsensor nicht direkt auf der PAS-Scheibe aufliegt, werden die Unterlegscheiben zwischen Tretsensor und Lagerschale eingesetzt.

Lieferumfang:

• EBS IPS/IES-Tretsensor mit Schelle rechts: aepas03-r
• PAS-Scheibe mit 12-Magneten für Kettenblatt mit 24 oder 26 Zähnen: aepasmd-04
• zwei Unterlegscheiben
• oder mit passenden Steckern für den Betrieb mit einem Cycle Analyst. Den Tretsensor für den Cycle Analyst gibt es nur in einer Ausführung für beide Seiten, da man beim Cycle Analyst die richtige Drehrichtung entsprechend einstellen kann. Wenn der Tretsensor in Fahrtrichtung links eingebaut wird, muss man im Cycle Analyst die Tretrichtung auf „Forward“ also „Vorwärts“ einstellen, auf der Kurbelseite dann entsprechend auf „Reverse“ also „Rückwärts“.



3. Hollowtech II-Tretsensor-Set für 3-fach 4/5-Arm-Tretkurbeln

Für 3-fach 4-Arm Tretkurbeln wird nur die PAS-Scheibe benötigt. Sie wird so auf das Kettenblatt gelegt, dass die vier Aussparungen direkt auf den vier Schrauben aufliegen und sie magnetisch daran haften können.
Für 3-fach 5-Arm-Tretkurbeln wird die PAS-Scheibe zusammen mit der Adapterplatte benötigt. Die PAS-Scheibe wird so auf den Adapter gelegt, dass die vier Aussparungen in die vier Verdickungen einhaken. Die PAS-Scheibe wird zusammen mit dem Adapter an den fünf Schrauben des Kettenblattes ausgerichtet und bleibt magnetisch haften. Die fünfte Schraube wird dabei von dem Adapter ausgespart. Die PAS-Scheibe ist richtig montiert, wenn die Adapterplatte zwischen PAS und Kettenblatt liegt.
Der Tretsensor wird an der Schelle rechtseitig unter die Lagerschale geklemmt. Damit der Tretsensor nicht direkt auf der PAS-Scheibe aufliegt, wird die Unterlegscheibe zwischen Tretsensor und Lagerschale eingesetzt.

Lieferumfang:

• EBS IPS/IES-Tretsensor mit Schelle rechts: aepas03-r
• teilbare PAS-Scheibe mit 12-Magneten für 4-Arm und 5-Arm-Tretkurbeln: aepasmd-06
• Adapterplatte zur Montage der PAS-Scheibe an 3-fach 5-Arm-Tretkurbeln
• eine Unterlegscheibe
• oder mit passenden Steckern für den Betrieb mit einem Cycle Analyst. Den Tretsensor für den Cycle Analyst gibt es nur in einer Ausführung für beide Seiten, da man beim Cycle Analyst die richtige Drehrichtung entsprechend einstellen kann. Wenn der Tretsensor in Fahrtrichtung links eingebaut wird, muss man im Cycle Analyst die Tretrichtung auf „Forward“ also „Vorwärts“ einstellen, auf der Kurbelseite dann entsprechend auf „Reverse“ also „Rückwärts“.


Zur Montage des Hollowtech II-Tretsensor-Set benötigen Sie das Hollowtech II Montagewerkzeug-Set .
