EBS Next Generation Controller 36V-50V mit Lichtanschluss – Hochleistungs-Spannungswandler für Elektronik

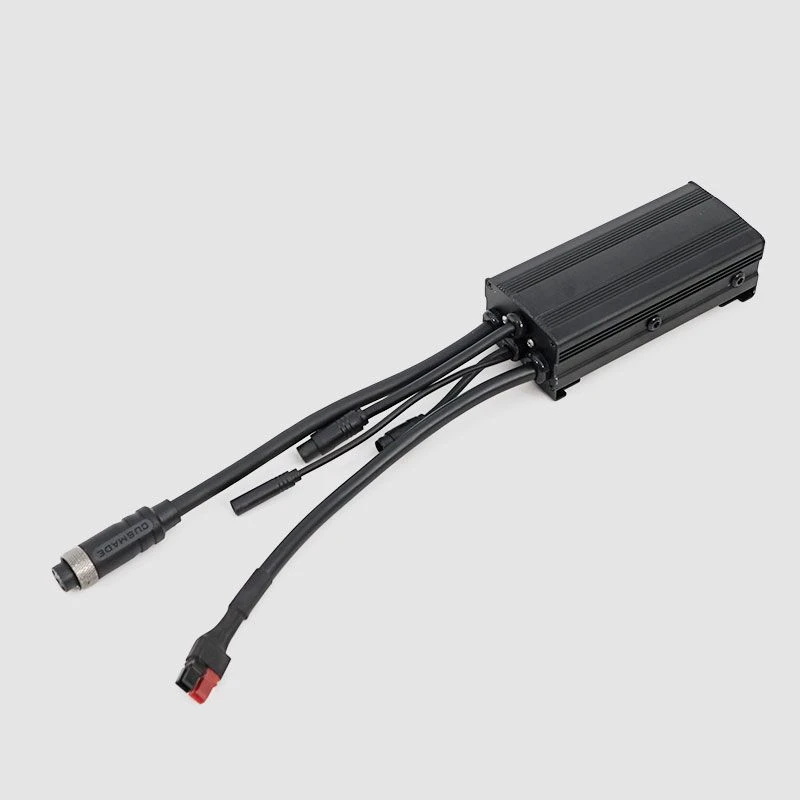

EBS Next-Gen Controller 36 V bis 50 V mit Lichtkabel

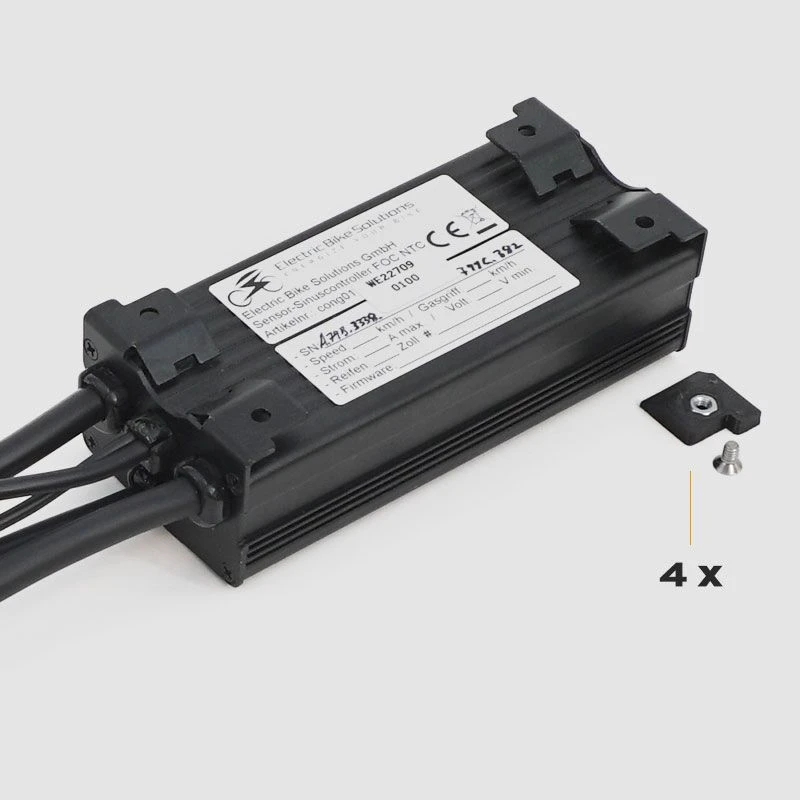

– rechteckige Bauform mit einseitigem Kabelaustritt
– bis 90 A Phasenstrom
– FOC, 6 MOS-FETs
Motorstecker: Higo 10-pin weiblich (L1019 Stecker)
Akkustecker: Anderson® PowerPole®
– mit Abgriff der Akkuspannung für E-Bike Lampe (volle Akkuspannung; NICHT für Dynamolampen geeignet, mit PTC Multifuse, 150 cm Kabellänge mit offenem Kabelende)

Wenn Sie den Controller in einem Umbausatz kaufen, erledigen wir automatisch die richtige Programmierung für Sie! Falls Sie den Controller einzeln kaufen, beachten Sie bitte folgenden Hinweis:

Um den Controller richtig programmieren zu können, benötigen wir von Ihnen folgende Angaben:

1. Laufradgröße in Zoll:
2. Motorbezeichnung und Umdrehungszahl:
3. Akkubezeichnung (Dauerstrom, Nennspannung und Ah):

Bitte geben Sie die Daten an der Kasse im Feld „Kommentar“ ein. Sie finden das Feld am Ende des Bestellvorgangs unter „Weitere Optionen“ in „Schritt 3 – Prüfen und Bestellen“.

ACHTUNG: Ohne diese Angaben können wir Ihnen den Controller nicht schicken!



Standardeinstellung der Leistungsstufen:

Im Display sind 5 Leistungsstufen (Fettschrift) voreingestellt. Wenn Sie im Display die Zahl der Leistungsstufen auf 9 erhöhen, haben sie alle 9 möglichen Zwischenstufen.

Elektrische Leistung in Prozent der Maximalleistung	Standardeinstellung Display	Mögliche Einstellungen am Display durch Kunde
0 %	–	0 % bis 24 %
6 %	25 %	25 % bis 33 %
12 %	40 %	34 % bis 42 %
18 %	–	43 % bis 51 %
24 %	–	52 % bis 60 %
30 %	61 %	61 % bis 69 %
47 %	–	70 % bis 78 %
65 %	80 %	79 % bis 87 %
83 %	–	88 % bis 96 %
100 %	100 %	97 % bis 100 %



Beispiel: Bei einer Parametrierung des Controllers für 36 V x 15 A = 540 W hat man die Leistungsstufen 30 W, 65 W, 160 W, 350 W, 540 W. Die auf dem Display angezeigten Werte können davon abweichen, da diese anders ausgewertet werden.
