Ein Hinweis vorab:
Dieses Display ist ein Display der ersten Generation und nicht zu unserem neuen V2-Standart kompatibel. Unsere V2-kompatibelen Displays sind in der Artikelbezeichnung allesamt mit „V2“ bezeichnet. Bitte beachten Sie außerdem, dass dieses Display nur kompatibel mit unseren Nabenmotoren ist. Displays für Mittelmotoren sind in der Artikelbezeichnung explizit als solche gekennzeichnet.

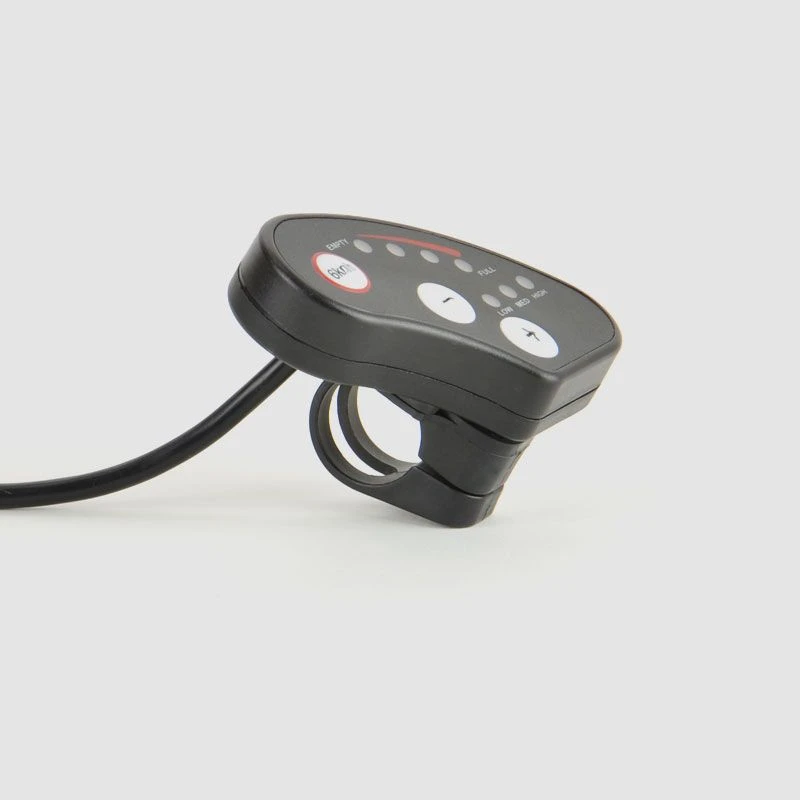

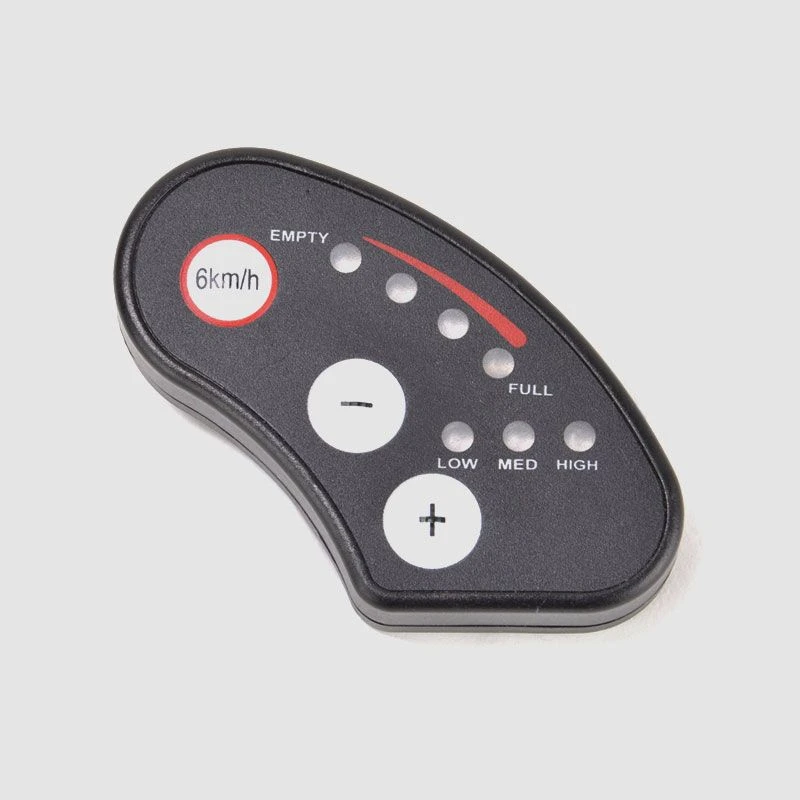

Dieses Display zeigt mittels vier Dioden den Ladezustand Ihres Akkus auf Grundlage der Spannung an. Um die Stufen des 6-Stufen-Display verwenden zu können, muss es an einen Tretsensor angeschlossen werden. Von diesem erhält das Display die benötigten Signale. Falls Sie das 6-Stufen-Display zusammen mir einen Gasgriff anschließen möchten, beachten Sie bitte untenstehende Hinweise.

Die Anfahrhilfe schiebt das Rad im niedrigen Drehzahlbereich vorwärts, solange Sie den Knopf gedrückt halten. Lassen Sie den Knopf los, so wird die Unterstützung gestoppt. Beim Pedalieren können Sie zwischen 6 Stufen der Maximalgeschwindigkeit wählen. In der höchsten Stufe 6 erreicht das angesteuerte System 100% der Maximalgeschwindigkeit. In Stufe 0 wird die Unterstützung abgeschaltet.

Versionen

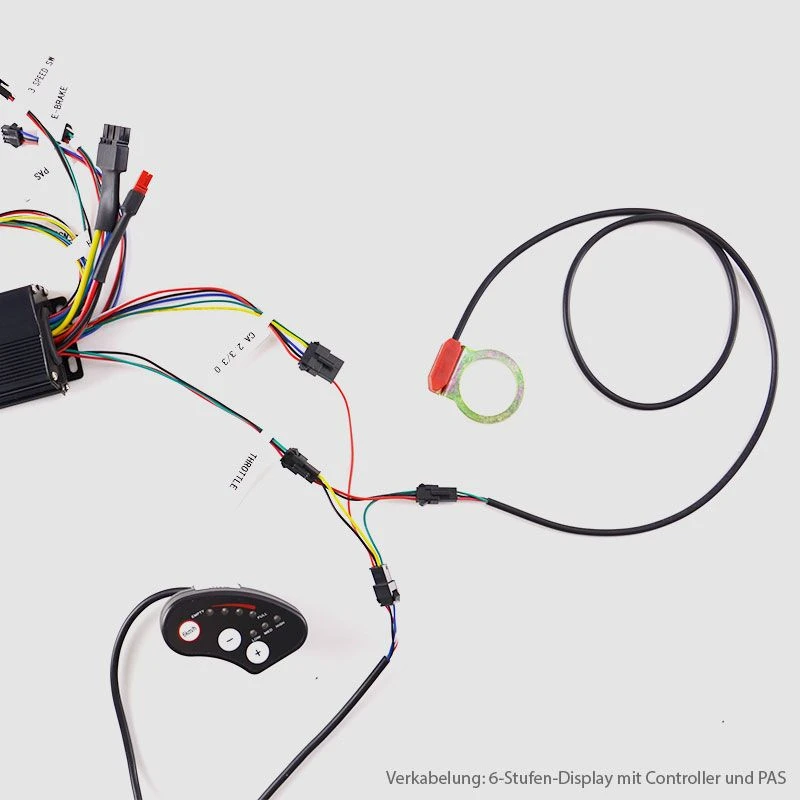

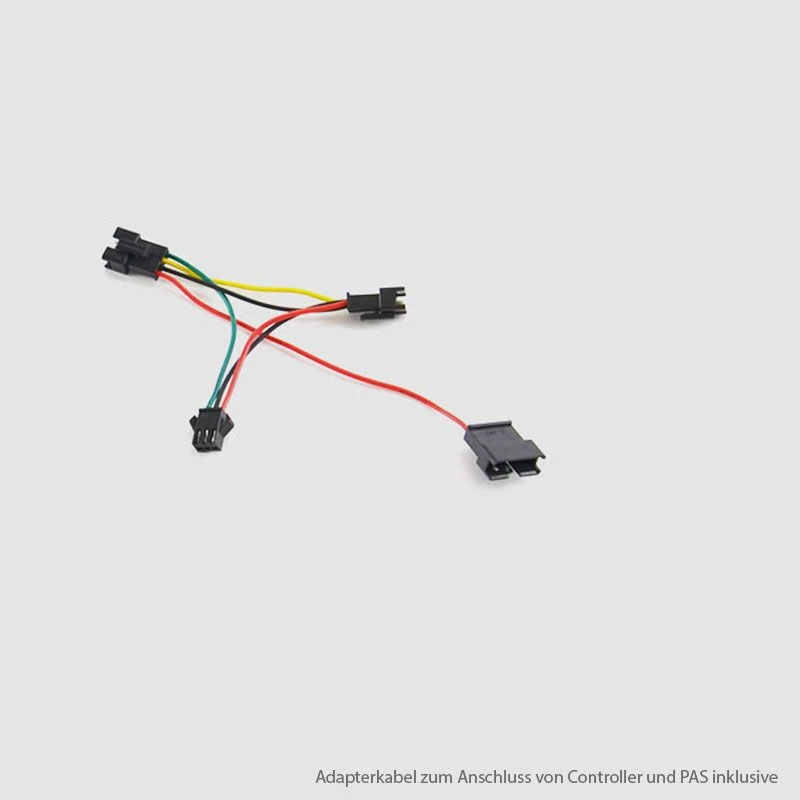

Das 6-Stufen-Display ist als 24V, 36V und 50,4V-Version verfügbar. Jede Version funktioniert bei den Untersützungsstufen mit jeder Akkuspannungsvariante, nur die Akkuspannungsanzeige zeigt bei nicht passender Akkuspannung falsch an. Das 6-Stufen-Display ist nur zum Betrieb an den programmierbaren Controllern von Electric Bike Solutions geeignet. Im Lieferumfang ist ein Adapterkabel für den Anschluss am Gaseingang des Controllers enthalten.

Gleichzeitige Verwendung mit einem Gasgriff

Um das 6-Stufen-Display gleichzeitig mit einem Gasgriff betreiben, benötigen Sie zum Anschluss ein Y-Adapterkabel. Das Kabel finden Sie unter „Empfohlenes Zubehör“ am Ende dieser Seite. Die Stufen des Displays wirken sich jedoch ausschließlich auf den Tretsenor (PAS) aus, nicht auf den Gasgriff. Sie können das Display auch ohne Tretsenor (PAS) verwenden, dann reduziert sich die Funktion des Displays auf eine reine Ladestandsanzeige.

Gleichzeitige Verwendung mit einem 3-Stufen-Schalter

Sie können das 6-Stufen-Display gleichzeitig mit einem 3-Stufen-Schalter verwenden, da beide Bedienelemente einen jeweils eigenen Anschluss haben. Bei gleichzeitger Verwendung erhalten Sie insgesamt 18 Stufen. Die Systeme funktionieren natürlich auch jeweils einzeln für sich.

Neubestellung: Informieren Sie uns mit einem Bestellhinweis

Falls Sie einen Controller neu bestellen, geben Sie während des Bezahlvorgangs bitte an, ob Sie das 6-Stufen-Display in Kombination mit einem 3-Stufen-Schalter verwenden möchten oder nicht. Nur so können wir den Controller richtig programmieren.

Sie haben bereits einen EBS programmierbaren Controller?

Falls Sie bereits einen EBS Controller mit 3-Stufen Schalter haben, können Sie diesen weiterverwenden. Um 18 Stufen zu erhalten schließen Sie das Display wie in der Anleitung beschrieben an und belassen den 3-Stufen-Schalter am Controller. Wenn Sie nur die 6 Stufen des Displays verwenden möchten verbinden Sie die Kabel schwarz und grün, um dauerhaft in die Stufe 3 zu schalten. Dadurch gehen die 6 Stufen des Displays bis zur Maximalgeschwindigkeit. In der Tabelle unten sehen Sie, welche Kabel man für welche Stufe (über-)brücken muss. Alternativ können Sie den Controller zu uns schicken und wir programmieren ihn gegen eine Servicegebühr für Sie um.

Stufe	Brücke zwischen
1	schwarz – rot
2	keine
3	schwarz – grün
